01
第 1 站 · 机房系统设计
满足 GB50174-2017 A 级标准的系统设计

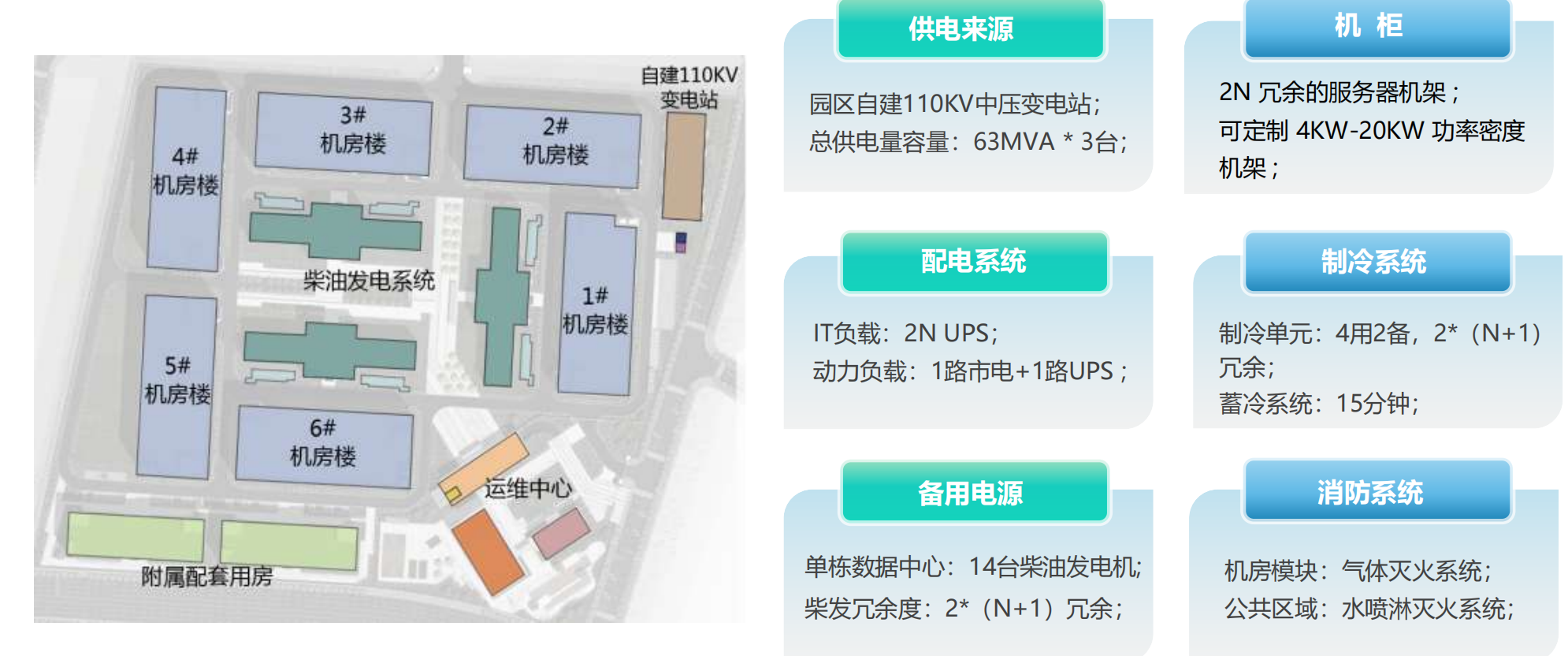

云计算中心园区总体布局：6 栋机房楼 + 自建 110KV 变电站 + 独立柴发系统 + 运维中心
02
第 2 站 · 内部布局 · 模块规划
单体数据中心 14 个标准机房模块间

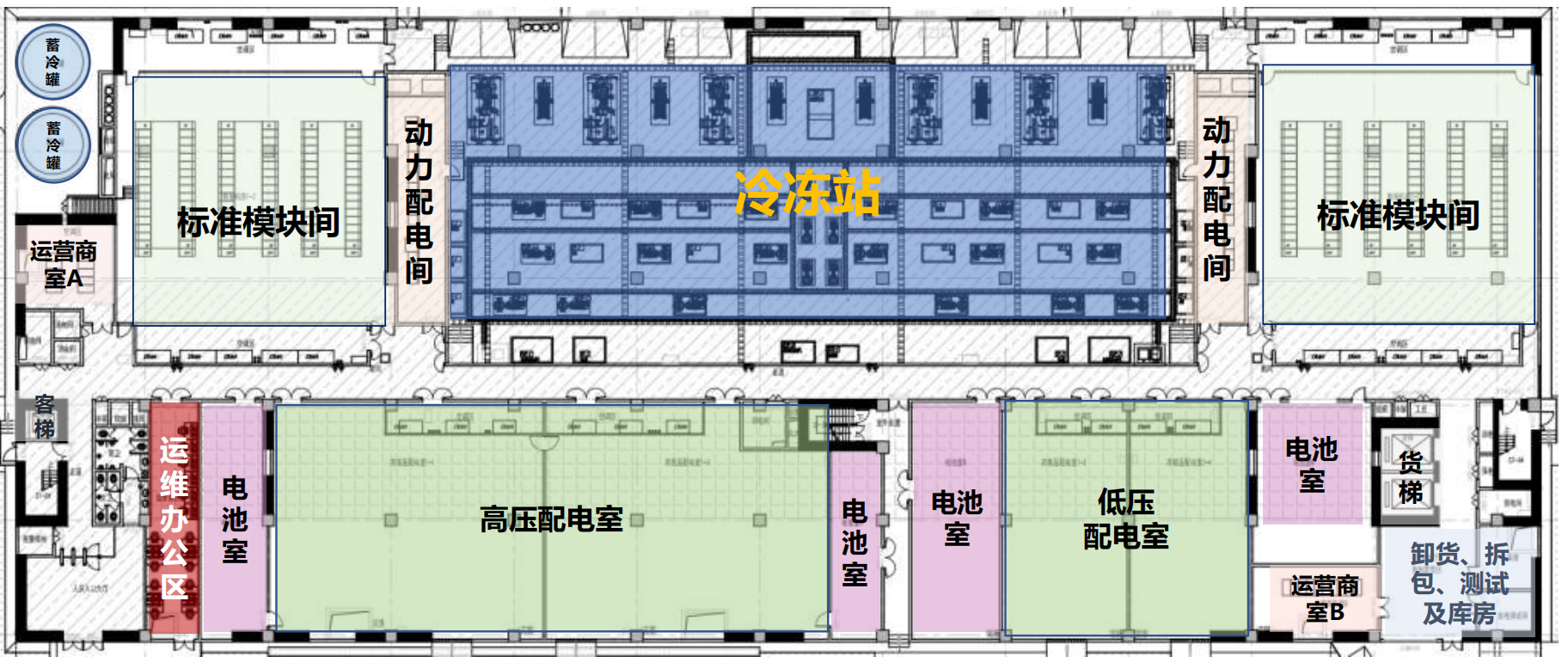

数据中心一层平面布局：两侧标准模块间、中央冷冻站，配套高低压配电室、电池室与运维办公区
03
第 3 站 · 内部布局 · 机柜设计
2N 冗余中密度机架，4KW-20KW 按需定制

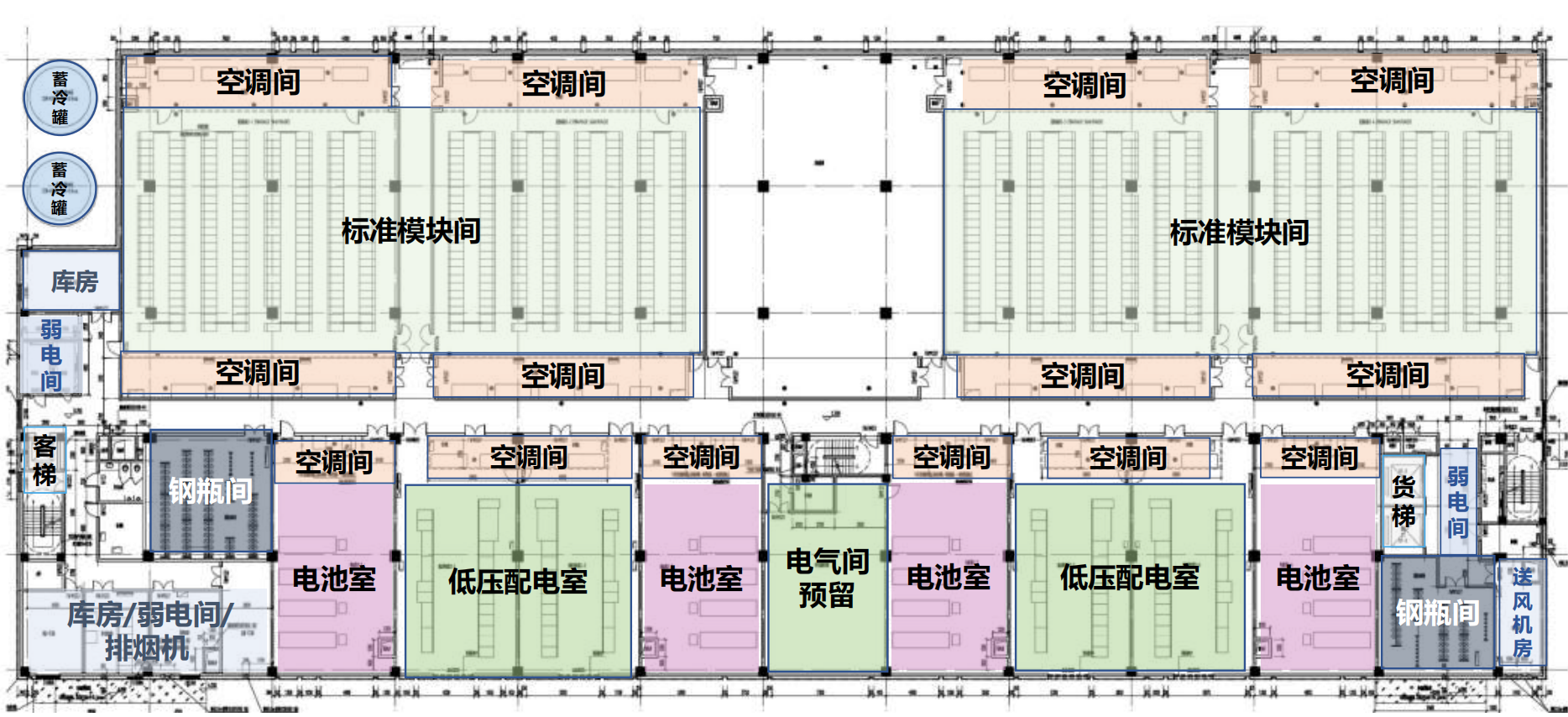

标准楼层平面布局：空调间环绕标准模块间，低压配电室、电池室就近供电，钢瓶间独立设置
04
第 4 站 · 供电系统 · 10KV 变配电
四路 10KV 市电引入，单机房容量 40000KVA

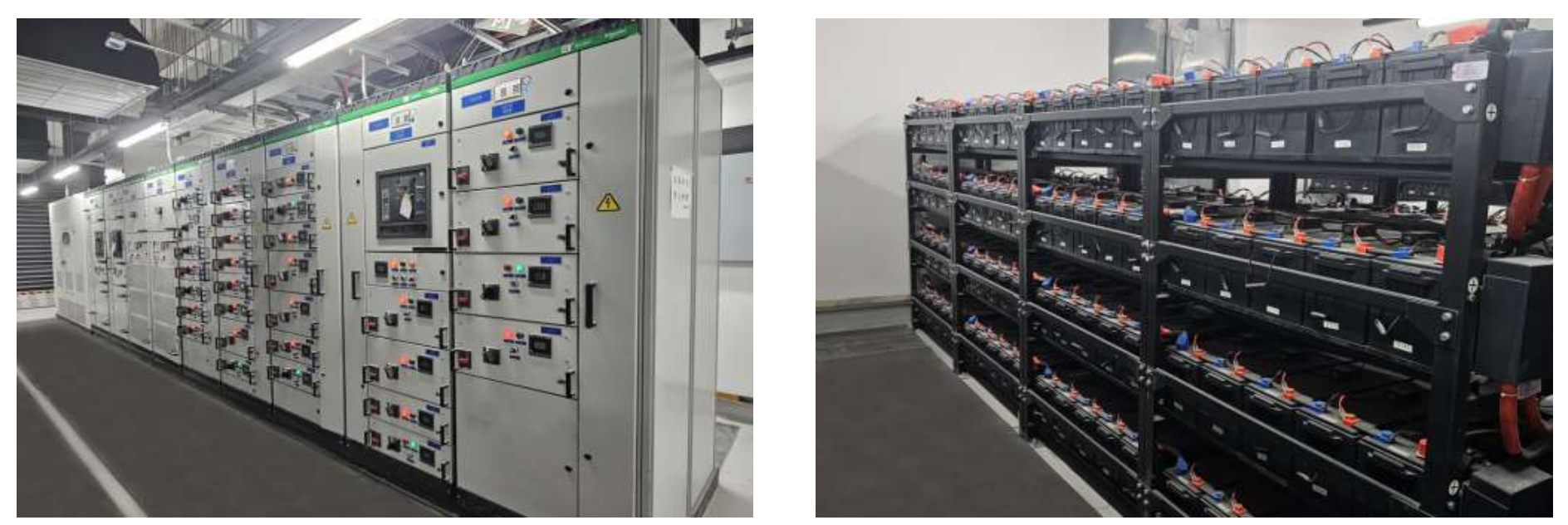

变配电室高低压配电柜与电池室蓄电池组实景：双路市电经变压器降压后为 IT 负载提供 2N UPS 电源
05
第 5 站 · 供电系统 · 柴发机组
2×(N+1) 冗余柴发，断电 5 分钟内带载

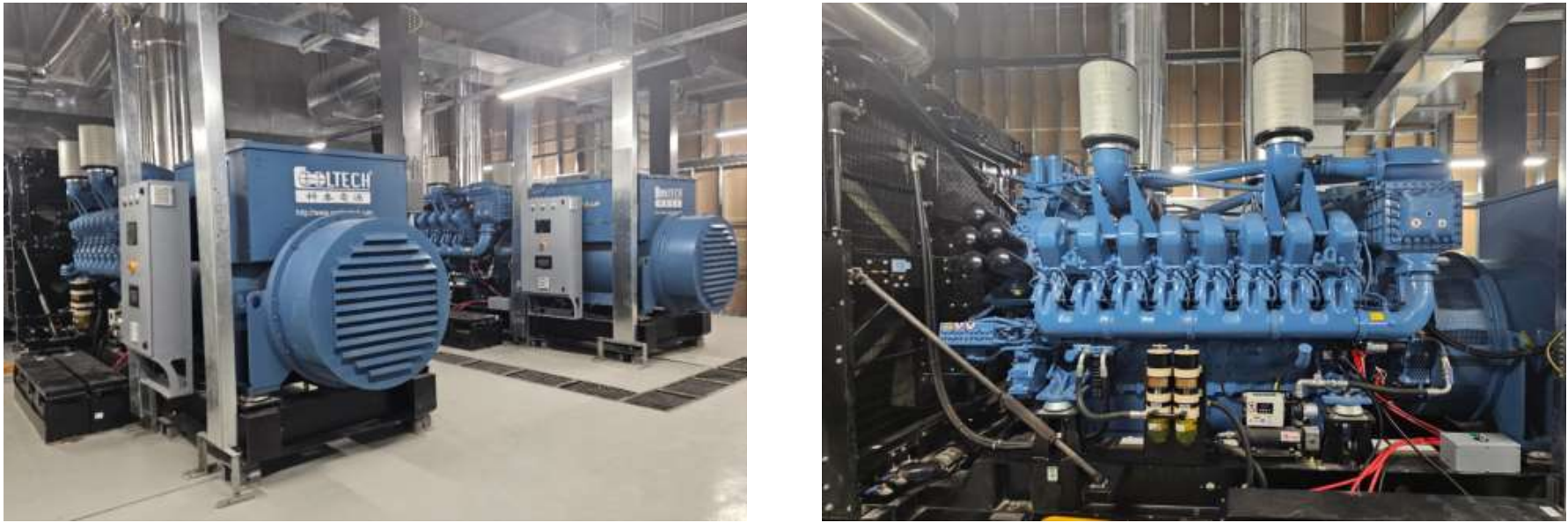

柴油发电机组机房实景：大功率柴发机组并列布置，独立母联与自投互锁控制，市电中断后自动启动
06
第 6 站 · 制冷系统
4+2 变频冷水机组 + N+2 精密空调

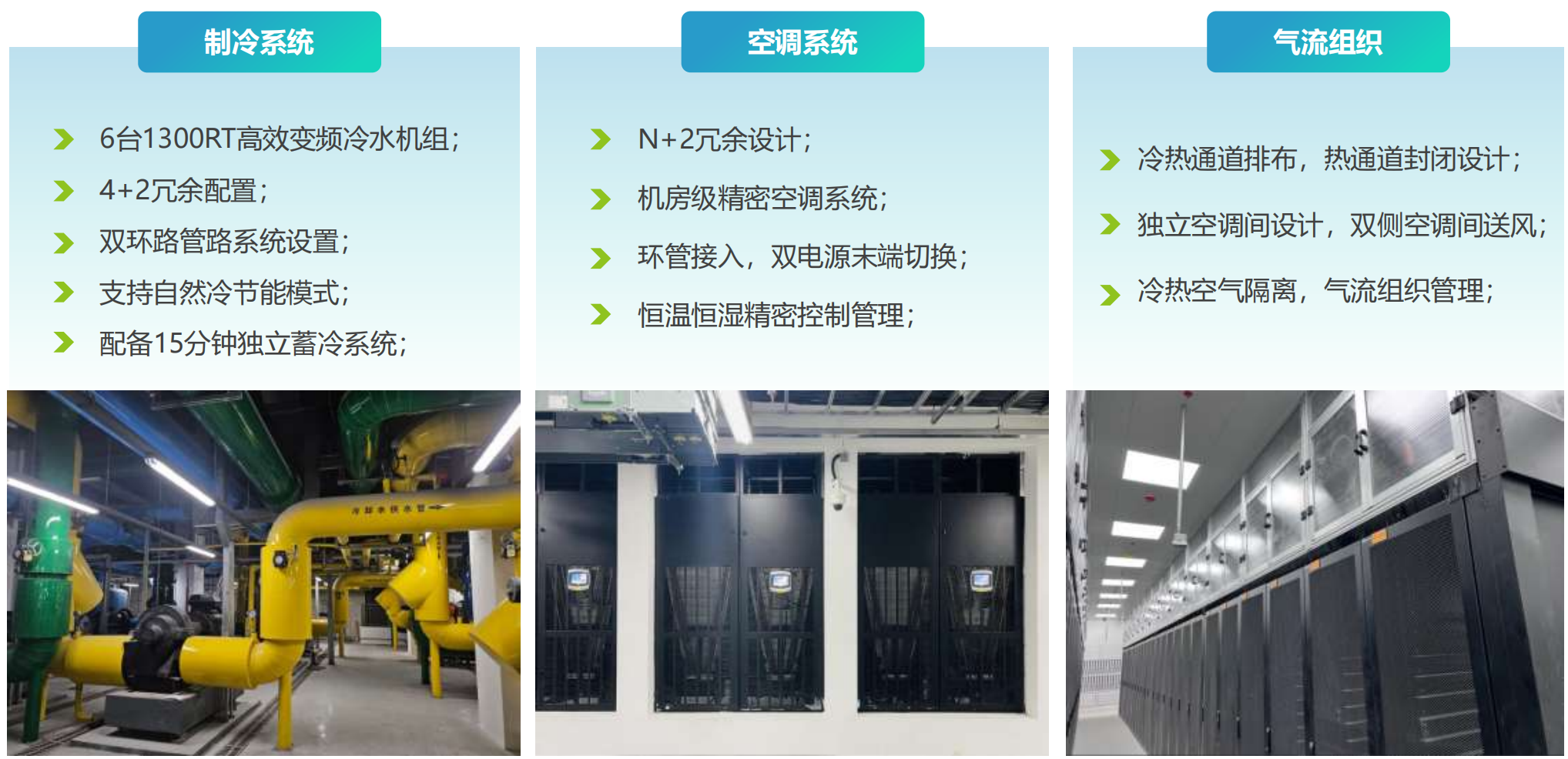

左：制冷系统——6 台 1300RT 高效变频冷水机组；中：空调系统——机房级精密空调；右：气流组织——冷热通道封闭
07
第 7 站 · 消防系统
气体灭火 + VESDA 极早期火灾预警

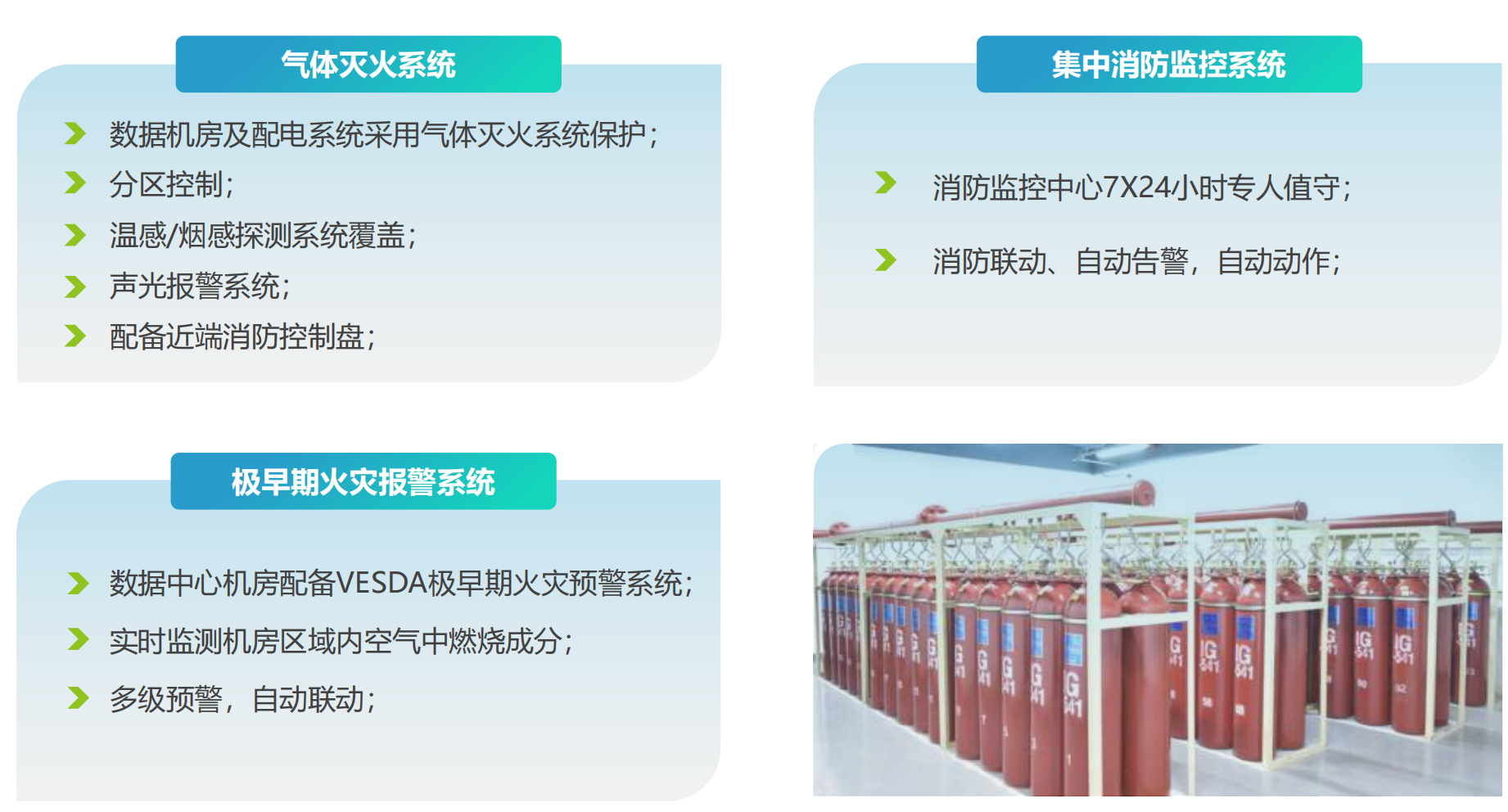

气体灭火系统、集中消防监控系统、VESDA 极早期火灾报警系统与气体灭火钢瓶间实景
